Shanghai Fubei Electromechanical Equipment Co., Ltd. التي تأسست في عام 2012، هي مؤسسة عالية التقنية متخصصة في تصنيع معدات معالجة الأنابيب. لا تقوم الشركة في المقام الأول بتصنيع المعدات الآلية مثل ماكينات ثني الأنابيب وماكينات تشكيل أطراف الأنابيب، وماكينات الشطف، وماكينات الغزل، وماكينات التجعيد، وتقدم خطوط إنتاج معالجة الأنابيب الآلية بالإضافة إلى حلول مخصصة. باستخدام التحكم المؤازر، وواجهات الإنسان والآلة، وأنظمة التحكم بالكمبيوتر، تتميز منتجاتنا بدقة عالية وكفاءة عالية وعمر خدمة طويل، وتستخدم على نطاق واسع في الصناعات مثل تصنيع السيارات وتكييف الهواء.

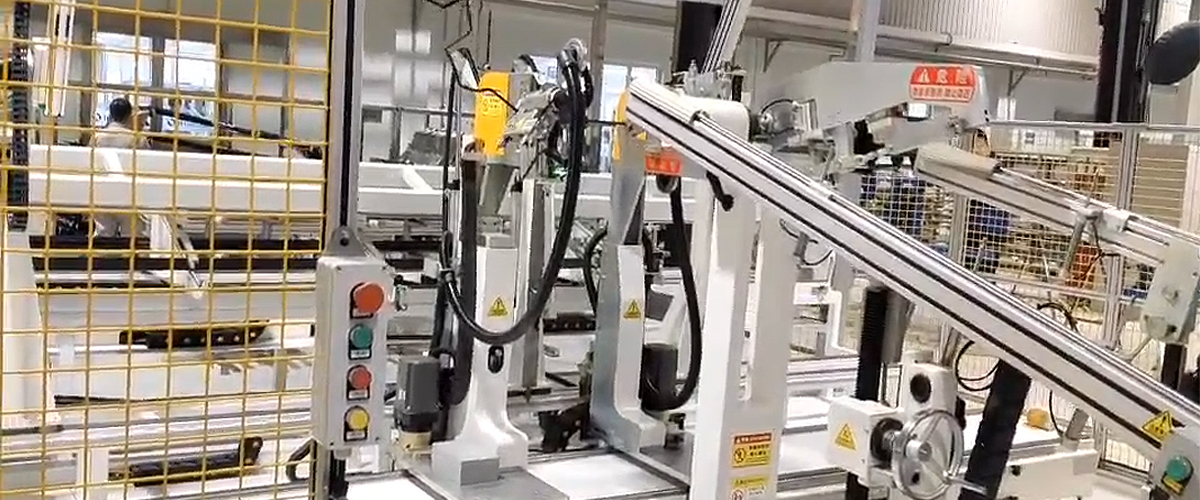

المزامنة ثنائية المحطة: اختراق اختناقات الإنتاجيةأنابيب الفرامل هي في العادة أنابيب طويلة ونحيلة — مثل خطوط فرامل السيارات. تتطلب المثنيات التقليدية ذات الرأس الواحد عمليتي تثبيت منفصلتين لمعالجة كلا الطرفين، وهو أمر يستغرق وقتًا طويلاً وعرضة لأخطاء تحديد المواقع. يتميز جهاز ثني الأنابيب ثنائي الرأس بتصميم رأس ثني مزدوج متزامن/مستقل يكمل ثني كلا الطرفين في عملية تثبيت واحدة، مما يحسن كفاءة الإنتاج بنسبة 60% – 80% مقارنة بالآلات أحادية الرأس. بفضل نظام التغذية الذي يعمل بمحرك سيرفو (أقصى سرعة تغذية: 700 مم/ثانية)، تتيح الماكينة معالجة متعددة الانحناءات بشكل مستمر، مما يقلل دورات التسليم بنحو النصف في الإنتاج على دفعات — وهو مناسب تمامًا لمتطلبات الإنتاج ذات الحجم الكبير لصناعة قطع غيار السيارات. كما يعمل إعداد المحطة المزدوجة المتماثلة على تقليل الطول غير المدعوم للأنابيب أثناء المعالجة، مما يمنع بشكل فعال الترهل والتشوه في الأنابيب الطويلة والنحيلة ويحافظ على دقة الاستقامة. دقة على مستوى الميكرون لموثوقية نظام الكبحتؤثر دقة انحناء أنابيب الفرامل بشكل مباشر على كفاءة تدفق سائل الفرامل وسلامة إغلاق النظام. يضمن الثني ثنائي الرأس الدقة من خلال ثلاثة تدابير تقنية: ① نظام تحكم CNC/PLC مقترن بمكونات متطورة مثل وحدات تحكم Beckhoff، مما يحقق دقة زاوية الانحناء البالغة ±0.05°–±0.1° ودقة تحديد المواقع المتكررة منخفضة تصل إلى ±0.02 مم؛ ② أجهزة التثبيت المزدوجة الهيدروليكية/الهوائية التي تثبت الأنابيب بقوة طوال عملية الانحناء، منع الانحراف البعدي عن الانزلاق — مناسب بشكل خاص لأنابيب الفرامل ذات الجدران الرقيقة لمنع انهيار الجدار؛ ③ محاكاة غير متصلة بالإنترنت مقترنة بالفحص عبر الإنترنت، وتحديد تداخل التصنيع بشكل استباقي ومراقبة معلمات الانحناء في الوقت الفعلي، والحفاظ على أخطاء اتساق الأجزاء النهائية على مستوى الميكرون وتلبية معايير الجودة الصارمة لصناعة السيارات لمكونات الفرامل. توافق واسع النطاق للعمليات لمتطلبات الانحناء المعقدةيجب أن تتوافق أنابيب الفرامل مع تخطيطات الهيكل المختلفة عبر نماذج المركبات المختلفة، وغالبًا ما تتطلب انحناءً متعدد المستويات ونصف قطر صغير. يوفر الثني ثنائي الرأس مرونة قوية في العملية: ① معلمات قابلة للتعديل لقطر الأنبوب وسمك الجدار ونصف قطر الانحناء؛ متوافق مع أنابيب الفولاذ الكربوني والفولاذ المقاوم للصدأ والألمنيوم، ويغطي أقطارًا من 3 مم إلى 52 مم (قابلة للتخصيص)، بما في ذلك الأنابيب المتخصصة ذات الجدران الرقيقة والنحيلة؛ ② مجموعة من مجموعات قوالب الثني مدمجة مع برامج برمجة التصور ثلاثي الأبعاد لتحقيق ثني ثلاثي الأبعاد معقد — حتى أنابيب الفرامل على شكل حرف U والمتعرجة يمكن تشكيلها في تمريرة واحدة دون تجاعيد أو خدوش سطحية (تتميز القوالب بطبقات مضادة للخدش لحماية تشطيب الأنابيب)؛ ③ تغيير سريع للقالب وتخزين البرنامج يدعم مجموعات المعلمات المحفوظة المتعددة، تقليل وقت التغيير بنسبة تزيد عن 50% للطلبات المخصصة على دفعات صغيرة مثل أنابيب فرامل المركبات المتخصصة. التكامل الذكي للإنتاج الآلي والفعال من حيث التكلفةلتلبية احتياجات التحكم في التكاليف في تصنيع أنابيب الفرامل بكميات كبيرة، تدمج الآلة تقنية الأتمتة في جميع الأنحاء:① تسمح واجهات التحميل/التفريغ الروبوتية والتكديس التلقائي بالتكامل السلس في خطوط الإنتاج، مما يقلل العمليات اليدوية ويخفض تكاليف العمالة بنسبة تزيد عن 80% مع القضاء على الخطأ البشري الناتج عن التثبيت اليدوي؛② توفر الوظائف الذكية بما في ذلك التعرف التلقائي على طبقات اللحام، واكتشاف قوة التثبيت، وأجهزة إنذار التآكل مراقبة في الوقت الفعلي لحالة الماكينة وجودة المعالجة، مما يقلل من هدر المواد بنسبة 15%–20% بما يتماشى مع مبادئ التصنيع الخضراء؛③ تعمل واجهة شاشة اللمس متعددة اللغات (الصينية/الإنجليزية) مع برمجة الرسوم المتحركة الرسومية واكتشاف الاصطدام على تقليل متطلبات تدريب المشغلين، مما يمكّن المستخدمين الجدد من أن يصبحوا منتجين بسرعة. مستقرة وموثوقة للتشغيل المستمر على المدى الطويليتطلب إنتاج أنابيب الفرامل التشغيل على مدار الساعة. يتميز جهاز الثني ثنائي الرأس بإطار صلب ومتكامل مصمم لحمل أحمال الثني ثنائية الرأس بأقل قدر من الاهتزاز. يتم الحصول على المكونات الأساسية —بما في ذلك وحدة الطاقة الهيدروليكية والأدلة الخطية— من علامات تجارية معترف بها مثل شنايدر وإيجوس، مما يحافظ على معدلات الفشل أقل من 0.5% ويستهدف عمر خدمة لا يقل عن 10 سنوات. يسمح نظام التشحيم التلقائي وتصميم الخزانة المغلقة للآلة بالعمل بشكل موثوق في بيئات ورش العمل الصعبة، مما يقلل من تكرار الصيانة ويدعم إنتاج الدفعات المستقرة على المدى الطويل — وهو مناسب بشكل خاص لعمليات التصنيع الموحدة واسعة النطاق لموردي قطع غيار السيارات.

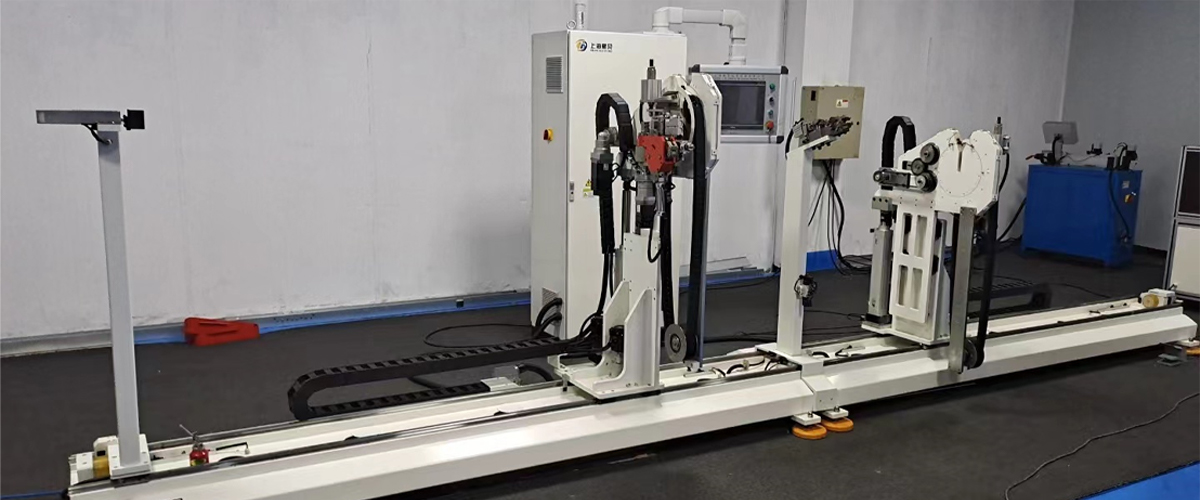

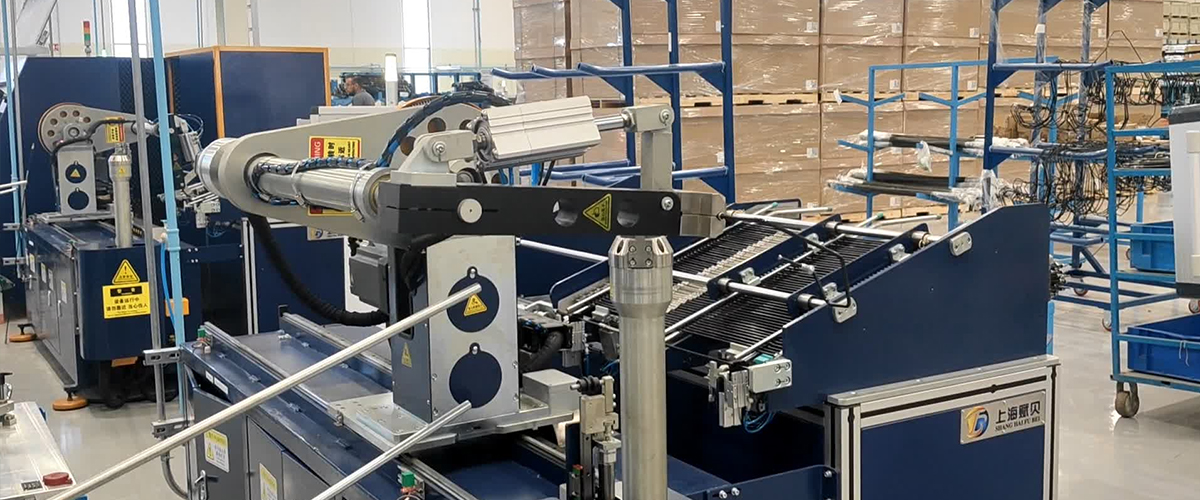

تم تصميم أداة ثني الأنابيب ذات الرأس المزدوج CNC هذه لإنتاج خطوط الفرامل والهيدروليكية بدقة عالية وحجم كبير في نطاق طول 1000–5000 مم، وهي تدمج التحميل والتفريغ التلقائي بالكامل في كلا الطرفين، مما يقلل من التدخل اليدوي مع الحفاظ على جودة إخراج متسقة. التحكم والتشغيل: تعمل الماكينة عبر نظام تحكم CNC مع واجهة شاشة تعمل باللمس، مما يجعل البرمجة وضبط المعلمات في متناول الجميع دون الحاجة إلى تدريب متخصص. يتم تنفيذ جميع حركات المحاور من خلال نظام محرك سيرفو مكون من 15 محورًا، مما يوفر حركة منسقة وعالية الدقة عبر كل مرحلة من مراحل دورة الانحناء. تضمن ردود الفعل المؤازرة تحديد المواقع بشكل متكرر وتسلسلات الانحناء المتعددة السلسة، مما يوفر ميزة قابلة للقياس في اتساق الأبعاد مقارنة بالأنظمة الهيدروليكية التقليدية فقط. القدرة على المعالجة: تتعامل الماكينة مع أقطار خارجية للأنابيب من 4.76 ملم إلى 6.35 ملم بسمك جدار يبلغ 0.7 ملم، وتدعم زوايا انحناء تصل إلى 180° — تغطي النطاق الكامل للأشكال المطلوبة في تطبيقات أنابيب الفرامل والخطوط الهيدروليكية. حساب الإحداثيات وإنشاء المقطع المستقيم: تقوم وحدة الحساب المتكاملة تلقائيًا بتحويل الإحداثيات المكانية XYZ إلى معلمات آلة YBC (مسافة التغذية، وزاوية الانحناء، وزاوية الدوران) وتولد قيمًا دقيقة للجزء المستقيم بين أي نقطتي انحناء. يؤدي هذا إلى تبسيط عملية إنشاء البرامج المعقدة وتقليل احتمالية حدوث أخطاء في الإعداد، وخاصةً بالنسبة لهندسة الأنابيب ثلاثية الأبعاد متعددة الانحناءات. حقول التصحيح لكل متغير: يتم إقران كل متغير مبرمج بحقل تصحيح مخصص يعرض القيمة المحددة الأصلية والإزاحة الإيجابية أو السلبية المطبقة. يمكن حفظ القيم المصححة بشكل مستقل، مما يسمح بالضبط الدقيق دون تعديل البرنامج الرئيسي — مما يدعم الجودة المتسقة عبر عمليات الإنتاج الطويلة وبين المناوبات. 50 نقطة انحناء لكل رأس: يدعم كل رأس ثني ما يصل إلى 50 نقطة ثني قابلة للبرمجة، مما يوفر سعة كافية لهندسة التوجيه المعقدة ويقلل الحاجة إلى تقسيم الأجزاء المعقدة عبر دورات تثبيت متعددة. نظام عجلة القالب ثلاثية الطبقات: يعمل تكوين عجلة القالب ثلاثية الطبقات على توسيع خيارات التشكيل: تقوم الطبقة الأولى بمعالجة الأنابيب العارية القياسية؛ وتستوعب الطبقة الثانية الأنابيب المغلفة أو المعزولة دون إتلاف الغلاف الخارجي؛ وتوفر الطبقة الثالثة موضع خلوص لمنع تصادم الأدوات أثناء تسلسلات الانحناء المتعددة الضيقة. اتجاه الانحناء المستقل لكل خطوة: يمكن ضبط كل رأس ثني بشكل مستقل للانحناء إلى اليسار أو اليمين في كل خطوة معالجة فردية، مما يمنح المبرمجين تحكمًا دقيقًا في أشكال الأنابيب المعقدة ثلاثية الأبعاد دون إعادة وضع الجزء أو إعادة تثبيته.

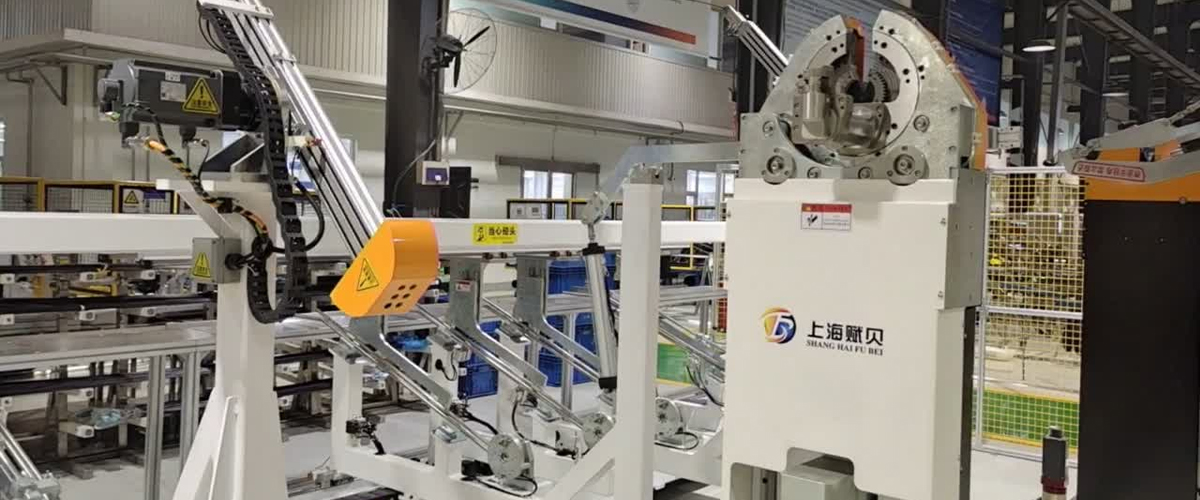

تم تصميم أداة ثني الأنابيب CNC ثنائية الرأس الأوتوماتيكية بالكامل هذه لإنتاج الأنابيب بكميات كبيرة دون مراقبة في نطاق طول 1000–5000 مم، وتتعامل مع دورة المعالجة الكاملة — بدءًا من تحميل الأنبوب وحتى الثني ثنائي الطرف وحتى تفريغ الجزء النهائي — دون الحاجة إلى تدخل يدوي في أي مرحلة. الأتمتة الشاملةتقوم أنظمة التحميل والتفريغ الأوتوماتيكية في كلا الطرفين بتغذية الأنابيب إلى الماكينة وإزالة الأجزاء النهائية بشكل مستمر، مما يحافظ على إيقاع إنتاج ثابت عبر نوبات العمل الكاملة. إن التخلص من التحميل والتفريغ اليدوي لا يقلل من متطلبات العمالة فحسب، بل يزيل أيضًا اختلاف تحديد المواقع الذي يقدمه التعامل اليدوي، مما يساهم بشكل مباشر في الاتساق من جزء إلى آخر.التحكم باستخدام CNC مع واجهة شاشة تعمل باللمستتم إدارة جميع وظائف الماكينة من خلال نظام التحكم CNC الذي يمكن الوصول إليه عبر لوحة شاشة تعمل باللمس. يمكن للمشغلين إنشاء البرامج وتحميلها وتعديلها من واجهة واحدة، دون الحاجة إلى تعديلات ميكانيكية يدوية بين عمليات التشغيل. محرك سيرفو كامل ذو 15 محورًايتم التحكم في كل محور مدفوع — التغذية والدوران والتثبيت والانحناء — بواسطة محرك سيرفو عبر جميع المحاور الخمسة عشر. يدعم هذا المستوى من تغطية المؤازرة المنسقة الحركة الدقيقة والقابلة للتكرار طوال الدورة بأكملها ويسمح للآلة بتنفيذ تسلسلات معقدة متعددة الانحناءات بدقة متسقة عبر عمليات الإنتاج ذات الحجم الكبير. تحويل إحداثيات XYZ إلى YBCيقوم نظام البرمجة المدمج بتحويل هندسة أنبوب XYZ ثلاثي الأبعاد مباشرة إلى معلمات آلة YBC ويحسب تلقائيًا أطوال تغذية المقطع المستقيم بين نقاط الانحناء. يمكن إنشاء البرامج من بيانات التصميم دون الحاجة إلى تحويل الإحداثيات يدويًا، مما يقلل من وقت الإعداد وخطر أخطاء البرمجة. التصحيح لكل متغير باستخدام القيم المحفوظةتتضمن كل معلمة مبرمجة حقل تصحيح مقترن يسجل القيمة الأساسية وأي إزاحة مطبقة. يتم حفظ التصحيحات باستخدام البرنامج وتستمر طوال عمليات الإنتاج، مما يسمح للآلة بمراعاة ارتداد المواد أو خصائص الأدوات دون تغيير البرنامج الرئيسي. 50 نقطة انحناء لكل رأسيدعم كل من رأسي الانحناء الأيسر والأيمن ما يصل إلى 50 نقطة انحناء قابلة للبرمجة لكل منهما، مما يوفر سعة كافية لهندسة الأنابيب المعقدة دون الحاجة إلى عمليات تثبيت متعددة أو تقسيمات برمجية. عجلة قالب ثلاثية الطبقاتيستوعب نظام عجلة القالب ثلاثية الطبقات أنواعًا مختلفة من الأنابيب داخل نفس الماكينة: الطبقة الأولى للأنابيب العارية القياسية، والطبقة الثانية للأنابيب المغلفة أو المعزولة، والطبقة الثالثة كموضع خلوص لمنع تداخل الأدوات أثناء تسلسلات الانحناء المتعددة الضيقة. اختيار اتجاه الانحناء لكل خطوةيمكن تكوين كل رأس ثني بشكل مستقل للثني إلى اليسار أو اليمين في كل خطوة فردية، مما يتيح للآلة إنتاج أنابيب ذات اتجاهات ثني متناوبة في دورة أوتوماتيكية واحدة متواصلة.

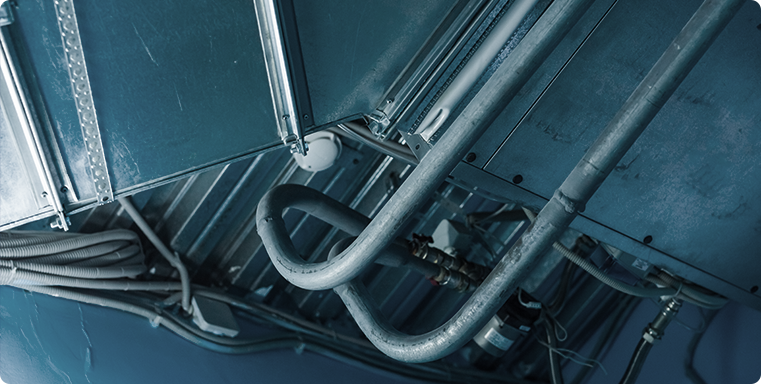

الأتمتة الكاملة: خفض التكاليف مع تحسين الإنتاجيةتتميز الماكينة بنظام ثني أوتوماتيكي بالكامل لا يتطلب أي تدخل يدوي طوال عملية الثني. بدءًا من تحميل الأنابيب وتشكيل الانحناء وحتى إخراج الأجزاء النهائية، فهي تعمل كسير عمل متكامل وذكي. يؤدي هذا إلى التخلص من جزء كبير من العمل اليدوي، مما يقلل من تكاليف التوظيف والتدريب والإدارة، مع إزالة الأخطاء الأبعادية التي يمكن أن يسببها التعامل اليدوي. وقت المعالجة لكل جزء أقصر بشكل ملحوظ، مما يجعل الماكينة فعالة بشكل خاص في بيئات الإنتاج الدفعي — مما يساعد الشركات المصنعة على زيادة قدرة الإنتاج والاستجابة للطلب بسرعة أكبر.تصميم مدمج متوافق مع الأشكال الهندسية المعقدةيتم ترتيب رؤوس الثني في تصميم مدمج يقلل من متطلبات مساحة الأرضية مع الحفاظ على الاستقرار الهيكلي، ويتكيف مع مجموعة واسعة من تكوينات ورشة العمل. وبنفس القدر من الأهمية، يمنح التصميم الميكانيكي المدروس الماكينة توافقًا قويًا مع العمليات: فهي تتعامل مع مقاطع الانحناء المتعددة وهندسة الأنابيب غير القياسية دون صعوبة. سواء تم تطبيقها على مكونات السيارات أو أنابيب الآلات الهندسية أو أنابيب التدفئة والتهوية وتكييف الهواء، تحقق الآلة نتائج تشكيل متسقة ودقيقة — متجاوزة القيود الهندسية الفردية للعديد من مثنيات الأنابيب التقليدية.المواصفات الأساسية التي تدعم الدقة والكفاءةتم بناء نظام التحكم في الماكينة حول جهاز التحكم المنطقي القابل للبرمجة (PLC) من سيمنز مقترنًا بتقنية محرك سيرفو كامل، مما يؤدي إلى إنشاء بنية تحكم عالية الدقة وعالية الاستجابة. يضمن نظام محرك المؤازرة حركة انحناء دقيقة وقابلة للتكرار، مع دقة تحديد المواقع المتكررة التي تتجاوز معايير الصناعة النموذجية، مما يحافظ بشكل فعال على اتساق الأبعاد ويقلل معدلات الخردة. يتيح التصميم الفعال لنقل الطاقة أيضًا أوقات دورة أسرع — محسنًا الإنتاجية مع تقليل استهلاك الطاقة لكل جزء، مما يوفر الإنتاجية والاقتصاد التشغيلي.أداء متسق عبر صناعات متعددةتم بناء الماكينة على مكونات أساسية عالية الجودة ومنصة تقنية ناضجة، وتحافظ على أداء مستقر من خلال الإنتاج عالي الكثافة الممتد، مما يقلل بشكل كبير من تكاليف الصيانة ومخاطر التوقف غير المخطط لها. وهي تلبي متطلبات معالجة الأنابيب في مجموعة من المواد — بما في ذلك الفولاذ والألمنيوم والنحاس — ومواصفات مختلفة، وتخدم احتياجات تصنيع السيارات، والفضاء، والآلات الهندسية، وإنتاج الأثاث والأجهزة، وصناعات التدفئة والتهوية وتكييف الهواء والتبريد. يتيح هذا التطبيق الواسع للمصنعين نشر حل مرن واحد عبر خطوط إنتاج متنوعة.

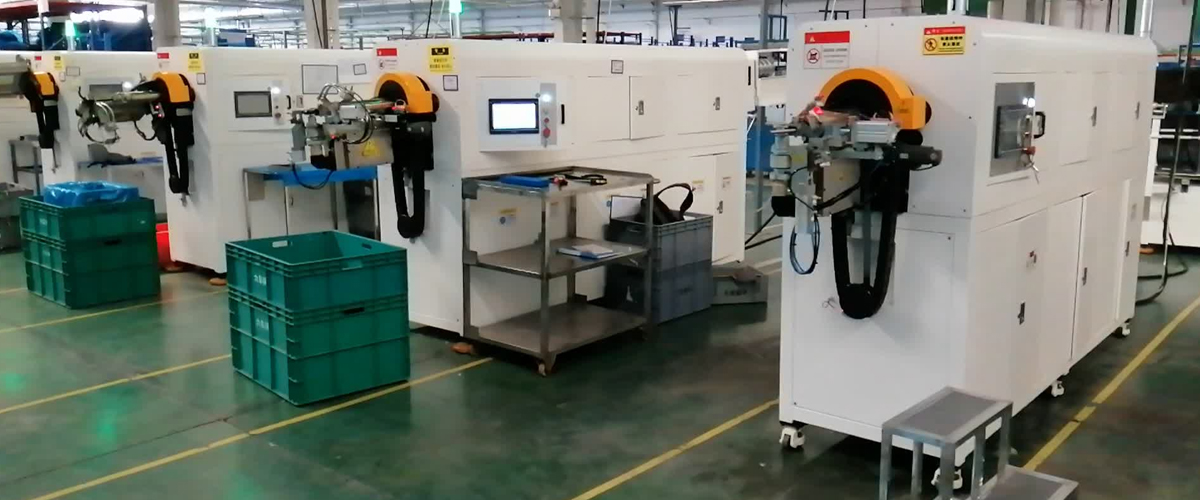

يجب تليين أنابيب النايلون —بما في ذلك مواد PA6 وPA66— بالحرارة قبل أن يتم تشكيلها دون تشقق أو تشوه غير متساوٍ. تتطلب المعالجة التقليدية مراحل منفصلة للتسخين والانحناء والتبريد، مما يخلق وقت انتظار بين الخطوات ويخاطر بمشاكل الجودة عندما يفقد الأنبوب درجة حرارته أثناء النقل. تعمل آلة ثني أنابيب النايلون هذه على التخلص من نقاط الضعف هذه من خلال تصميم متكامل تمامًا للتسخين والثني والتبريد. التحكم الحراري الدقيق: تم تجهيز الماكينة بأسطوانة تسخين كهربائية يتم التحكم في درجة حرارتها بدقة مع ذروة إنتاج تبلغ 6.5 كيلووات، مما يحافظ على درجات حرارة الأنبوب المستمرة والمستقرة طوال العملية. يغطي نظام التدفئة نطاق 80–125° درجة مئوية المطلوب من PA6 وPA66 ومواد النايلون المماثلة، مما يضمن وصول الأنبوب إلى درجة حرارة تشكيل ثابتة دون ارتفاع درجة الحرارة، مما قد يؤدي إلى تدهور خصائص المواد. التبريد السريع بعد الانحناء: بعد عملية الانحناء، يقوم نظام تبريد الهواء المتكامل بإعادة الأنبوب بسرعة إلى درجة حرارة مستقرة، مما يؤدي إلى تثبيت الشكل المشكل في مكانه قبل أن يتطور الارتداد. تعد قدرة الضبط السريع هذه ضرورية للحفاظ على زوايا الانحناء الدقيقة وإمكانية تكرار الأبعاد عبر عملية الإنتاج. أوقات الدورة السريعة: يتراوح وقت دورة الانحناء الفردي من 0.1 إلى 8 ثوانٍ اعتمادًا على هندسة الأنبوب ومواصفات المواد، مما يدعم الإنتاجية السريعة حتى في الأجزاء ذات الانحناءات المتعددة. نظام التغذية المزدوجة المؤازرة: يتم التعامل مع تقدم الأنبوب بواسطة نظام تغذية مزدوج يعمل بمحرك سيرفو مع تسامح طول التغذية ±1.5 مم. يدعم هذا المستوى من دقة التغذية المعالجة المستمرة متعددة الانحناءات في دورة تحميل أنبوب واحد، مما يحافظ على أخطاء الطول التراكمية ضمن الحدود المقبولة حتى في الأجزاء ذات نقاط الانحناء العديدة. مكاسب الكفاءة القابلة للقياس: بالمقارنة مع الإعدادات التقليدية متعددة المراحل، تعمل هذه الآلة على تحسين كفاءة الإنتاج الإجمالية بأكثر من 50%. في الإنتاج الدفعي، يتم تقليل وقت الانتظار بين المراحل بنسبة 30% تقريبًا، مما يجعله مناسبًا عمليًا لمتطلبات الحجم الكبير لخطوط سوائل السيارات والمكونات الهوائية والتطبيقات ذات الصلة. جودة متسقة: من خلال عملية موحدة من خلال دمج التسخين والانحناء والتبريد ضمن سير عمل آلي واحد، تقوم الماكينة بإزالة التباين في درجة الحرارة الناتج عن نقل الأنابيب يدويًا بين محطات العمل المنفصلة. وتكون النتيجة بيئة حرارية أكثر قابلية للتنبؤ لكل جزء، وهو ما يترجم بشكل مباشر إلى اتساق أكثر إحكامًا عبر الدفعات النهائية.

تتطلب معالجة أنابيب النايلون مثل PA6 أو PA66 إدارة حرارية دقيقة: يجب أن تصل المادة إلى نطاق درجة حرارة محدد لتتشكل بشكل نظيف، ويجب تبريدها على الفور بعد الانحناء للاحتفاظ بشكلها. تفصل المعدات التقليدية هذه الخطوات، مما يخلق عدم اتساق حراري ويطيل أوقات الدورة. تدمج هذه الآلة المراحل الثلاث — التسخين والانحناء والتبريد— في عملية واحدة مستمرة. نظام التدفئة المتكامل: تقوم أسطوانة التسخين الكهربائية التي يتم التحكم فيها بدقة (الطاقة القصوى: 6.5 كيلووات) بتوصيل حرارة ثابتة وموحدة إلى الأنبوب قبل الانحناء. يتم الحفاظ على تنظيم درجة الحرارة طوال مرحلة التسخين للحفاظ على المادة ضمن نافذة 80–125°C المناسبة لـ PA6 وPA66 والدرجات المماثلة، مما يمنع انخفاض درجة الحرارة (مما يسبب التشقق) وارتفاع درجة الحرارة (مما يؤدي إلى تدهور قوة المادة). التبريد الفوري بعد الانحناء: يتم تنشيط نظام تبريد الهواء المدمج فورًا بعد الانحناء، مما يؤدي إلى قفل الأنبوب في شكله المشكل قبل أن يؤدي الاسترداد الحراري إلى انحراف الزاوية أو الهندسة. خطوة التبريد المتكاملة هذه هي ما يجعل هندسة مخرجات الماكينة موثوقة وقابلة للتكرار — وهي ميزة كبيرة مقارنة بالطرق اليدوية أو متعددة المحطات حيث يصعب التحكم في وقت وظروف التبريد. تغذية مزدوجة مؤازرة لدقة الانحناء المتعدد: تعمل آلية التغذية المزدوجة التي تعمل بمحرك سيرفو على دفع الأنبوب بتسامح طول التغذية بمقدار ±1.5 مم، مما يدعم عمليات الانحناء المتعددة المتسلسلة في دورة تحميل واحدة. تعني دقة التغذية المتسقة أن المسافة بين نقاط الانحناء تظل خاضعة للتحكم حتى في مقاطع الأنابيب المعقدة. سرعة الدورة: تكتمل عمليات الانحناء الفردية في أقل من 0.1 ثانية، مع نطاق عملي يبلغ 0.1–8 ثانية اعتمادًا على هندسة الأنبوب، مما يوفر المرونة لكل من برامج الأجزاء البسيطة والمعقدة. كفاءة الإنتاج: في مقابل المعدات التقليدية متعددة المراحل، توفر هذه الآلة تحسنًا بنسبة تزيد عن 50% في كفاءة الإنتاج الإجمالية، وتقلل وقت الخمول بين العمليات بنحو 30% في سيناريوهات الدفعات. تنطبق هذه المكاسب بشكل مباشر على التطبيقات ذات الحجم الكبير مثل خطوط تبريد السيارات، وتوجيه خراطيم الفرامل، وأنابيب الدوائر الهوائية. اتساق الجودة من البداية إلى النهاية: مع حدوث التسخين والانحناء والتبريد داخل خلية آلية واحدة، لم تعد جودة الأجزاء تعتمد على سرعة أو العناية بعمليات النقل اليدوي بين المحطات. يتعرض كل أنبوب في الدفعة لنفس المظهر الحراري ونفس ظروف التشكيل، مما يترجم إلى اتساق أبعاد أكثر إحكامًا ومعدلات رفض أقل.

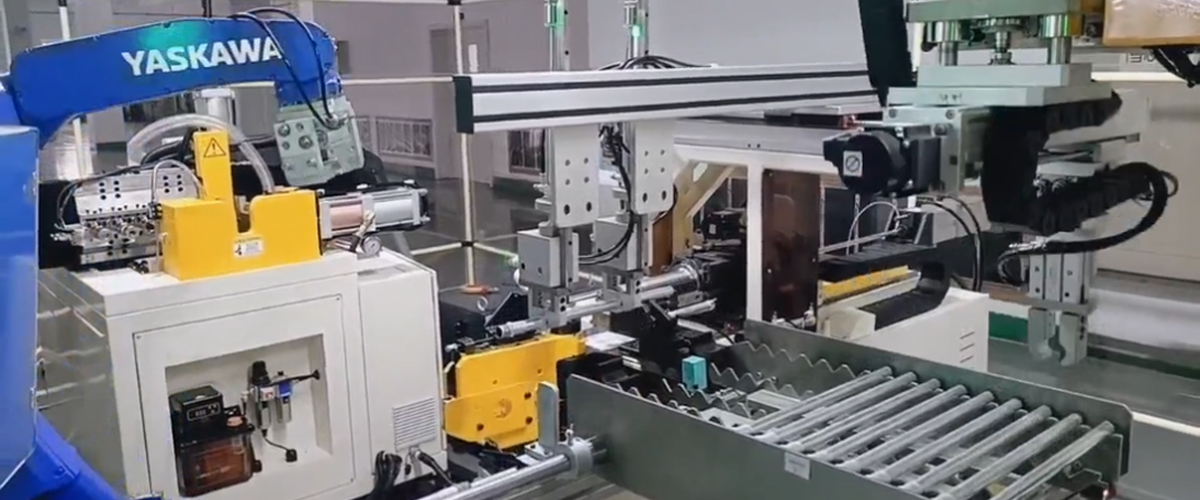

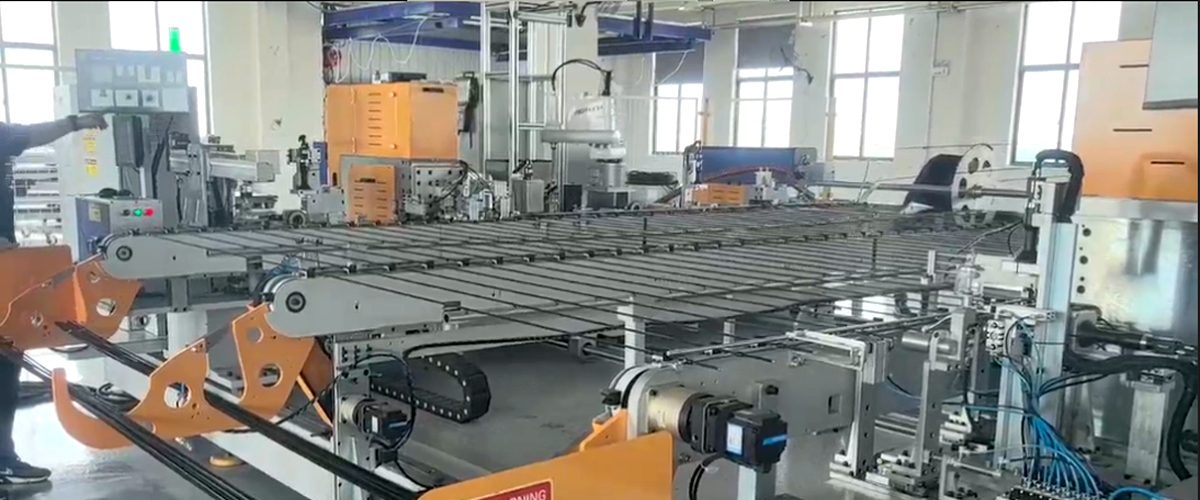

يتعامل خط معالجة الأنابيب الآلي هذا مع تسلسل الإنتاج الكامل من البداية إلى النهاية للأنابيب في نطاق الطول 1000–5000 مم، ويدمج التحميل التلقائي، وإزالة النتوءات، والتشطيب، وتشكيل النهاية، وتجميع الصواميل، والفحص البعدي في سير عمل مستمر وموحد.التحميل التلقائي: يتم تغذية الأنابيب إلى الخط تلقائيًا من محطة الإمداد، مما يزيل الحاجة إلى تحديد المواقع يدويًا في بداية التسلسل ويحافظ على إيقاع تغذية ثابت ومتسق في العمليات النهائية.إزالة النتوءات والشطف: عند الدخول، يتم إزالة النتوءات من كلا طرفي كل أنبوب وتشطيبهما لإزالة الحواف الحادة وإعداد طرفي الأنبوب للتشكيل والتجميع. تعد الأطراف النظيفة والمشطوفة بشكل صحيح أمرًا بالغ الأهمية لأداء الختم والتوصيل الموثوق به في التجميع النهائي.تشكيل النهاية — كلا الطرفين في وقت واحد: يقوم الخط بتشكيل النهاية على طرفي الأنبوب في نفس الوقت، مما يقلل وقت الدورة إلى النصف مقارنة بالمعالجة المتسلسلة ذات الطرف الواحد. يتم تنفيذ عمليات التشكيل وفقًا للهندسة المحددة، مع تشغيل جميع تعديلات تحديد المواقع والعمق بواسطة محرك سيرفو لتحقيق دقة أبعاد عالية وقابلية تكرار.تجميع الصواميل آليًا: بعد التشكيل، تقوم محطة تجميع الصواميل المتكاملة تلقائيًا بتثبيت الصامولة المحددة على كل طرف من طرفي الأنبوب. تؤدي أتمتة هذه الخطوة إلى التخلص من عملية التجميع الفرعي اليدوية التي تتطلب عمالة كثيفة وهي مصدر شائع لعدم اتساق تحديد المواقع.فحص الأبعاد: يتم قياس كل جزء نهائي تلقائيًا للأبعاد الرئيسية — بما في ذلك هندسة النهاية، وطول الأنبوب الإجمالي، وموضع تجميع الصامولة — قبل مغادرة الخط. يتم تحديد الأجزاء التي تقع خارج التسامح وفصلها، مما يمنع المنتج غير المطابق من الوصول إلى التجميع النهائي ويقلل من تكاليف إعادة العمل الإجمالية.التغيير القائم على الوصفة: يتم تخزين جميع معلمات العملية — بما في ذلك قطر الأنبوب وطوله وهندسة التشكيل ونوع الجوز — كوصفات إنتاج مسماة. يتطلب التبديل بين أرقام الأجزاء اختيار الوصفة فقط؛ حيث تقوم الآلة تلقائيًا بضبط جميع المحاور والإعدادات ذات الصلة، مما يجعل وقت التغيير قصيرًا ويقلل من خطر حدوث أخطاء في الإعداد.تخزين البيانات وإمكانية تتبعها: يتم تسجيل بيانات المعالجة لكل جزء أو دفعة إنتاج واسترجاعها، مما يدعم متطلبات تتبع الجودة الشائعة في سلاسل توريد السيارات والسلاسل المنظمة.أتمتة عالية مع دقة سيرفو: يتم تشغيل جميع وظائف تحديد المواقع والتعديل في جميع أنحاء الخط بواسطة محرك سيرفو، مما يوفر دقة متسقة عبر عمليات الإنتاج الطويلة والمتواصلة. يؤدي الجمع بين المعالجة المتزامنة ثنائية الطرف والأتمتة الكاملة إلى إنتاجية عالية مع الحد الأدنى من مشاركة المشغل بما يتجاوز الإعداد الأولي والمراقبة.

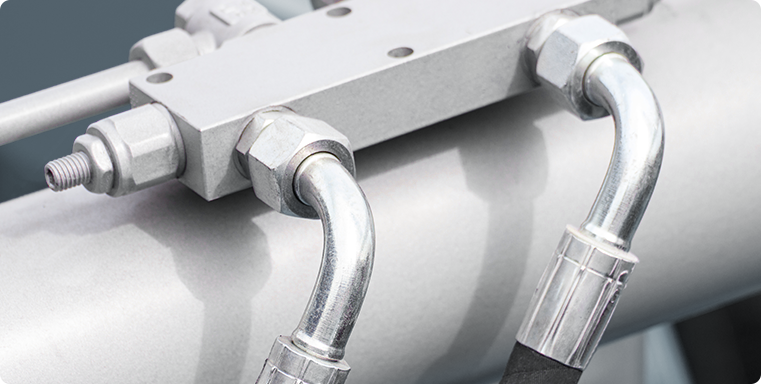

تم تصميم هذا الخط الآلي المرن لأجزاء الأنابيب التي تتطلب عمليات مختلفة في كل طرف — ويدمج التحميل التلقائي، وتشكيل الطرف الأول، وثني الأنابيب، وتشكيل الطرف الثاني، والتفريغ في تسلسل إنتاج مستمر وآلي بالكامل.المعالجة النهائية المتمايزة: على عكس خطوط الإنتاج المتماثلة، تم تكوين هذا النظام لأداء عمليات مميزة في الطرفين الأيسر والأيمن لكل أنبوب ضمن تمريرة إنتاج واحدة. وهذا يجعلها مناسبة تمامًا للمكونات حيث يخدم كل طرف وظيفة توصيل أو إغلاق مختلفة، مما يتطلب هندسة تشكيل مختلفة لكل جانب — وهو متطلب شائع في خطوط الفرامل وخطوط الوقود وأنابيب الدوائر الهيدروليكية.الحد الأدنى من الإدخال اليدوي: الخطوة اليدوية الوحيدة في العملية برمتها هي التحميل الأولي للأنبوب. بمجرد وضعها، يتم تنفيذ الجزء من خلال جميع عمليات التشكيل والثني والتفريغ اللاحقة تلقائيًا. يحافظ هذا النهج على المرونة في قبول الأنابيب ذات الأبعاد المختلفة أو غير المنتظمة مع الحفاظ على مشاركة العمالة عند الحد الأدنى طوال دورة الإنتاج.النقل بين المحطات باستخدام ذراع الروبوت: نظرًا لأن الأنابيب التي تتم معالجتها بواسطة هذا الخط غالبًا ما تكون ذات شكل غير منتظم أو لها مقاطع لا تناسب الناقلات القياسية أو مزالق الجاذبية، فإن الذراع الآلية تتعامل مع النقل بين المحطات. تتكيف الذراع الآلية مع هندسة كل أنبوب، مما يضمن وضعًا آمنًا وقابلًا للتكرار في كل محطة عمل دون وضع علامات على سطح الجزء أو تشويهه.محطة الانحناء المتكاملة: بالإضافة إلى التشكيل من كلا الطرفين، يشتمل الخط على محطة ثني الأنابيب التي تشكل جسم الأنبوب إلى المظهر الجانبي ثلاثي الأبعاد المطلوب. يتيح هذا إكمال الأجزاء المعقدة متعددة العمليات في تمريرة واحدة، مما يلغي الحاجة إلى توجيه العمل بين آلات التشكيل والثني المنفصلة.التغيير القائم على الوصفة: يتم تخزين كافة معلمات العملية كوصفات مسماة. يتطلب التبديل إلى رقم جزء مختلف اختيار الوصفة فقط، وبعد ذلك يقوم النظام بإعادة تكوين جميع المحاور وإعدادات العملية تلقائيًا. يؤدي هذا إلى تقليل وقت توقف التحويل وتقليل احتمالية حدوث خطأ بشري أثناء الإعداد.القدرة على التشغيل المستقل: على الرغم من أن الخط مصمم للتكامل مع بيئات التصنيع الأوسع، إلا أنه قادر أيضًا على العمل كآلة مستقلة. وهذا يمنح الشركات المصنعة المرونة لنشره بشكل مستقل عندما لا تبرر أحجام الإنتاج أو متطلبات سير العمل بعد التكامل الكامل للخط، وتوسيع نطاقه لاحقًا حسب الحاجة.انخفاض الاعتماد على العمالة: مع التدخل اليدوي الذي يقتصر على خطوة التحميل الأولية، يعمل الخط بمساحة صغيرة جدًا للمشغل. يؤدي هذا إلى تقليل تكلفة العمالة لكل وحدة وإزالة التباين الذي قد يؤدي إليه التعامل اليدوي في الخطوات الوسيطة في العملية.
