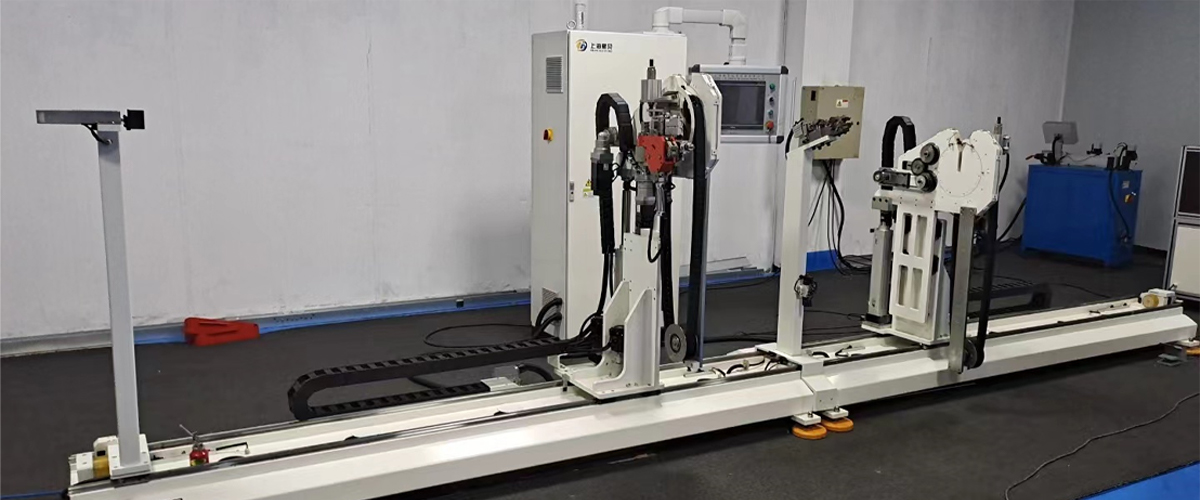

آلة ثني الأنابيب ذات الرأس المزدوج CNC

تم تصميم أداة ثني الأنابيب ذات الرأس المزدوج CNC هذه لإنتاج خطوط الفرامل والهيدروليكية بدقة عالية وحجم كبير في نطاق طول 1000–5000 مم، وهي تدمج التحميل والتفريغ التلقائي بالكامل في كلا الطرفين، مما يقلل من التدخل اليدوي مع الحفاظ على جودة إخراج متسقة.

التحكم والتشغيل: تعمل الماكينة عبر نظام تحكم CNC مع واجهة شاشة تعمل باللمس، مما يجعل البرمجة وضبط المعلمات في متناول الجميع دون الحاجة إلى تدريب متخصص. يتم تنفيذ جميع حركات المحاور من خلال نظام محرك سيرفو مكون من 15 محورًا، مما يوفر حركة منسقة وعالية الدقة عبر كل مرحلة من مراحل دورة الانحناء. تضمن ردود الفعل المؤازرة تحديد المواقع بشكل متكرر وتسلسلات الانحناء المتعددة السلسة، مما يوفر ميزة قابلة للقياس في اتساق الأبعاد مقارنة بالأنظمة الهيدروليكية التقليدية فقط.

القدرة على المعالجة: تتعامل الماكينة مع أقطار خارجية للأنابيب من 4.76 ملم إلى 6.35 ملم بسمك جدار يبلغ 0.7 ملم، وتدعم زوايا انحناء تصل إلى 180° — تغطي النطاق الكامل للأشكال المطلوبة في تطبيقات أنابيب الفرامل والخطوط الهيدروليكية.

حساب الإحداثيات وإنشاء المقطع المستقيم: تقوم وحدة الحساب المتكاملة تلقائيًا بتحويل الإحداثيات المكانية XYZ إلى معلمات آلة YBC (مسافة التغذية، وزاوية الانحناء، وزاوية الدوران) وتولد قيمًا دقيقة للجزء المستقيم بين أي نقطتي انحناء. يؤدي هذا إلى تبسيط عملية إنشاء البرامج المعقدة وتقليل احتمالية حدوث أخطاء في الإعداد، وخاصةً بالنسبة لهندسة الأنابيب ثلاثية الأبعاد متعددة الانحناءات.

حقول التصحيح لكل متغير: يتم إقران كل متغير مبرمج بحقل تصحيح مخصص يعرض القيمة المحددة الأصلية والإزاحة الإيجابية أو السلبية المطبقة. يمكن حفظ القيم المصححة بشكل مستقل، مما يسمح بالضبط الدقيق دون تعديل البرنامج الرئيسي — مما يدعم الجودة المتسقة عبر عمليات الإنتاج الطويلة وبين المناوبات.

50 نقطة انحناء لكل رأس: يدعم كل رأس ثني ما يصل إلى 50 نقطة ثني قابلة للبرمجة، مما يوفر سعة كافية لهندسة التوجيه المعقدة ويقلل الحاجة إلى تقسيم الأجزاء المعقدة عبر دورات تثبيت متعددة.

نظام عجلة القالب ثلاثية الطبقات: يعمل تكوين عجلة القالب ثلاثية الطبقات على توسيع خيارات التشكيل: تقوم الطبقة الأولى بمعالجة الأنابيب العارية القياسية؛ وتستوعب الطبقة الثانية الأنابيب المغلفة أو المعزولة دون إتلاف الغلاف الخارجي؛ وتوفر الطبقة الثالثة موضع خلوص لمنع تصادم الأدوات أثناء تسلسلات الانحناء المتعددة الضيقة.

اتجاه الانحناء المستقل لكل خطوة: يمكن ضبط كل رأس ثني بشكل مستقل للانحناء إلى اليسار أو اليمين في كل خطوة معالجة فردية، مما يمنح المبرمجين تحكمًا دقيقًا في أشكال الأنابيب المعقدة ثلاثية الأبعاد دون إعادة وضع الجزء أو إعادة تثبيته.
